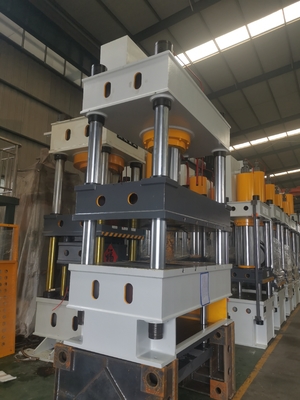

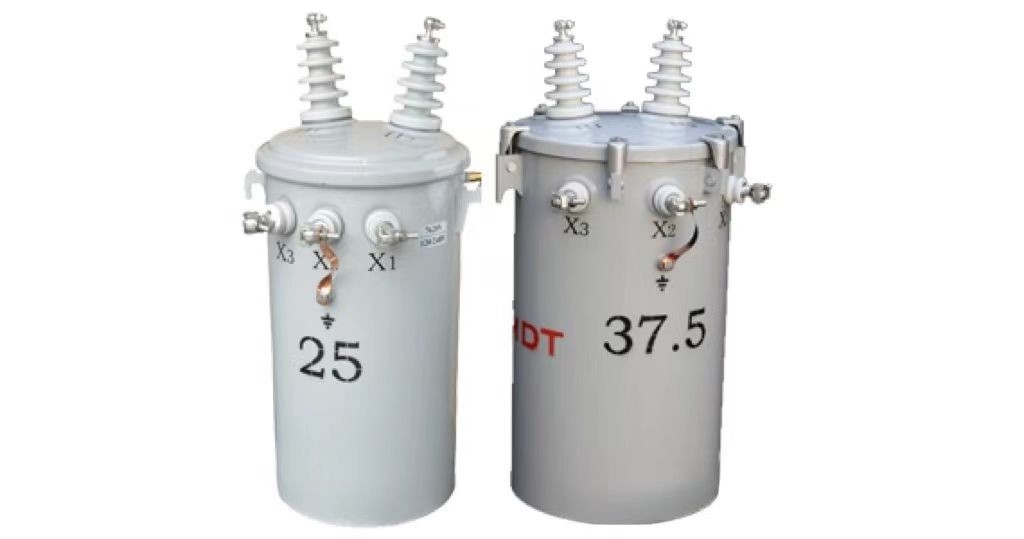

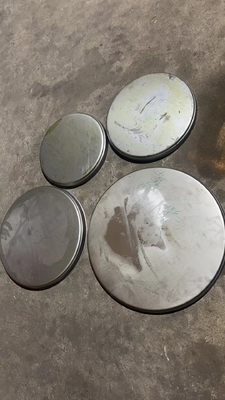

Prensa hidráulica de 250 toneladas para hacer la cubierta del tanque del transformador

Descripción de la propuesta técnica

1"El entorno de trabajo de la máquina

●Temperatura: 0 °C -50 °C.

●Humedad: Humedad relativa inferior al 35%-65%.

●Voltaje: 380 V 50 Hz.

●Sitio de instalación: menos polvo

● Altitud: por debajo de los 1000 metros

2,Principales parámetros técnicos de la máquina

3,Suministro de piezas de apoyo principales:

4,Rendimiento y características:

Esta máquina tiene un mecanismo de alimentación independiente y un sistema eléctrico, y adopta un control centralizado de botones.El sistema hidráulico adopta válvulas de enchufe integradas, con una estructura compacta, acción sensible y confiable.La presión de trabajo y el rango de desplazamiento de esta serie de productos se pueden ajustar de acuerdo con las necesidades de trabajo.

5,Resumen de la estructura:

Esta máquina consta de dos partes principales: el motor principal y el mecanismo de control, que están conectados a través de tuberías de aceite y dispositivos eléctricos para formar un todo.,dispositivo del cilindro principal, etc. El mecanismo de control consta de una estación de bomba hidráulica, una caja eléctrica, una consola de control móvil, etc.La estructura y las funciones de cada parte se describen de la siguiente manera::

1) cuerpo de la máquina

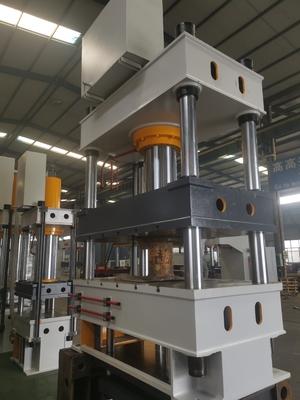

El cuerpo de esta máquina adopta una estructura de tres vigas y cuatro columnas: está compuesto por una viga transversal superior, un deslizador, un banco de trabajo, un cilindro principal, una almohadilla hidráulica, una columna, un sistema de control,y componentes del sistema eléctrico.

2) cilindro maestro

El bloque principal del cilindro está fijado a la mesa, y el extremo inferior de la varilla del pistón está conectado con una brida, un perno y un deslizador.La cabeza del pistón se divide en dos cámaras de aceite con anillos de sellado tipo YX en direcciones opuestasEl círculo exterior de la funda de guía está equipado con un anillo O, que se bloquea con la brida y el perno para asegurar el sellado del puerto del cilindro.Instalar un anillo de polvo en la brida del cilindro para garantizar la prevención de polvo de la varilla del pistón.

3) Dispositivo de limitación de alcance

El dispositivo de límite está instalado en el lado derecho de la máquina y se utiliza principalmente para controlar la distancia de movimiento del deslizador.

4) Estación hidráulica

La bomba hidráulica consta de un depósito de aceite, una bomba de pistón axial, un motor eléctrico, una válvula de enchufe bidireccional, un filtro de aceite de alta presión y un filtro de aire,con una capacidad de carga superior a 300 W,.

El depósito de combustible está hecho de componentes soldados en placa de acero Q235, y se instala un manómetro en el extremo delantero para observar la presión.Instalar un medidor de nivel en el depósito de aceite para observar el nivel de aceiteEn el puerto de succión de la bomba de aceite se instala un filtro de aceite de alta presión que se sella a sí mismo para garantizar la limpieza de la bomba y del sistema hidráulico.Un filtro de aire está instalado en el panel del tanque de combustible, y la cubierta superior se puede abrir para el reabastecimiento de combustible.

5) Bomba de pistón axial

Este sistema hidráulico adopta la bomba de pistón axial YCY14-1B. Las instrucciones se pueden encontrar en el manual de usuario de la bomba de pistón axial, y no hay una descripción general aquí.

6) Válvula de cartucho de dos vías

Su estructura consiste principalmente en piezas de enchufe, placas de cubierta de control, válvulas de control piloto y bloques de válvulas integrados,

a. El componente de enchufe consta de un inserto de válvula, un sello, un cuerpo de válvula, etc. Puede ser una válvula cónica o una estructura de válvula de bobina. Su función principal es controlar la dirección, la presión, el caudal,etc.. del flujo de aceite en el circuito de aceite.

b. La placa de cubierta de control está compuesta por varios componentes de control de micro piloto y otros componentes hidráulicos incrustados en la placa de cubierta.La combinación de varios componentes de control micro piloto integrados y válvulas de control piloto puede controlar el estado de funcionamiento de la válvula de enchufeLa placa de cubierta de control se divide en placa de cubierta de control direccional, placa de cubierta de control de presión y placa de cubierta de control de flujo.

c. La válvula de control piloto está instalada en la placa de cubierta de control para controlar la acción de la válvula direccional electromagnética de enchufe, y sus componentes son válvulas direccionales electromagnéticas.

d. El bloque de válvula integrado se utiliza para instalar enchufes, tapas de control y otras válvulas de control, y para comunicarse con los circuitos de aceite principal y de control.

6,Visión general del sistema hidráulico

El sistema hidráulico consta de dispositivos de conversión de energía (bombas y cilindros de aceite), así como de dispositivos de transferencia de energía (tanques de aceite, oleoductos), etc. Con la ayuda del control eléctrico del sistema,manejar el control deslizante para completar varios ciclos de acción.

7,Sistema de control eléctrico

1La máquina está equipada con una caja de control eléctrico independiente, que puede mover libremente ambos lados del equipo, y botones centralizados controlan el funcionamiento de toda la máquina.

8,Sistema operativo

1) Tiene dos modos de funcionamiento: en incrustación y semiautomático, y dos operaciones de proceso: curso fijo y presión constante.

2) El movimiento del control deslizante se ajusta mediante un dispositivo de control de interruptor sin contacto.

3) La presión del cilindro principal se ajusta mediante la válvula reguladora de presión.

4) El tiempo de retención de la presión se puede ajustar libremente
