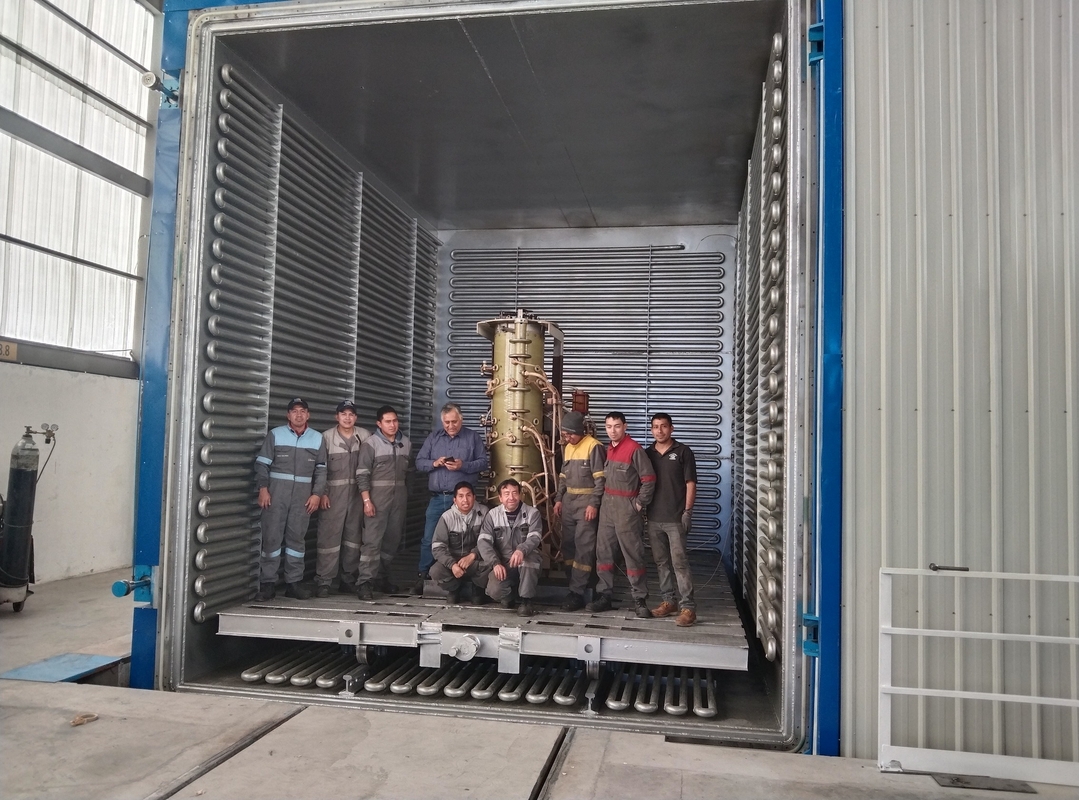

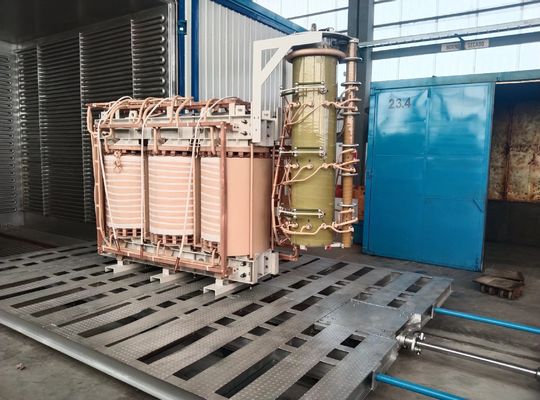

Horno de secado del transformador de distribución sumergido en aceite

Introducción:

Los transformadores de distribución son uno de los equipos importantes de los sistemas de suministro y distribución de energía de las empresas industriales y mineras y de los edificios civiles.El objetivo del tratamiento de secado al vacío del transformador es eliminar la humedad del material aislante del transformador y mejorar su rendimiento eléctricoPor otro lado, hacer que los componentes aislantes del producto se contraigan y deformen es beneficioso para la deformación por compresión.garantizar las dimensiones geométricas del producto y mejorar su resistencia mecánicaDebido a que casi todos los materiales de aislamiento se utilizan en los transformadores, excepto los núcleos y cables de hierro,los diversos componentes aislantes absorben inevitablemente la humedad del aire durante los procesos de almacenamiento y producciónLa humedad en los componentes de aislamiento es el principal factor que afecta al rendimiento eléctrico del aislamiento.Para mejorar el rendimiento eléctrico aislante de los productos y garantizar su funcionamiento normal, los transformadores deben someterse a secado al vacío.

Principio y proceso de secado

Proceso de secado por oscilación a presión
Todo el proceso de secado por oscilación a presión se divide principalmente en cuatro etapas: etapa de precalentamiento, etapa de transición, etapa principal del tallo y etapa final de secado.
1, Etapa de precalentamiento (que representa aproximadamente un tercio de todo el tiempo del proceso):
1En primer lugar, encienda la unidad de vacío, abra la válvula de vacío principal y evacue durante 5 a 10 minutos; (es decir, extraiga de 100000 Pa a 80000 Pa)
2. Apague la unidad de vacío y mantenga el vacío durante 30 minutos;
3. abra de nuevo la válvula principal de vacío, evacue durante 5 a 10 minutos (es decir, de 80000 Pa a 40000 Pa) y cierre la unidad de vacío;
4. Abrir la válvula de inflación y inflar durante 5-10 minutos; (es decir, cargar de 40000 Pa a 80000 Pa)
5. Cierre la válvula de inflación y mantenga la presión durante 30 minutos; vuelva a encender la unidad de vacío y inicie el ciclo desde el tercer paso.Hasta que la temperatura alcance la temperatura establecida durante la fase de transición.
2Fase de transición (aproximadamente 2-3 horas):
Si la temperatura del núcleo de hierro alcanza los 70 °C, entra en la fase de transición
1. Enciende la unidad de vacío, evacua durante 5 minutos y apaga la unidad de vacío durante 30 minutos;
2. Enciende la unidad de vacío, evacua durante 5 minutos y apaga la unidad de vacío durante 30 minutos;
3. Enciende la unidad de vacío, evacua durante 5 minutos y apaga la unidad de vacío durante 30 minutos;
4. Enciende la unidad de vacío, evacua durante 5 minutos y apaga la unidad de vacío durante 30 minutos;
3, etapa de la columna vertebral (un tercio de todo el tiempo del proceso)
1. Encienda la unidad de vacío, evacue durante 15 minutos y cierre la válvula principal durante 15 minutos;
2. Abrir de nuevo la válvula principal, evacuar durante 10 minutos y repetir el ciclo hasta que la temperatura del núcleo alcance los 80 °C y el grado de vacío los 500 Pa, luego proceder a la última fase de secado.
4Si la temperatura del núcleo de hierro en la etapa principal alcanza los 80 °C y el grado de vacío 500 Pa, puede entrar en la etapa final de secado.Después de aspirar continuamente a 200 Pa, evacuar durante unas 2-3 horas.
Atención: grado de vacío, temperatura del núcleo, tiempo de evacuación y cierre de la unidad de vacío, tiempo de válvula principal,el grado de vacío y el tiempo de evacuación continua durante la etapa final de secado se determinan aproximadamente en función del grado del producto, contenido de humedad del producto y clima local.

Usuario:

El equipo de secado al vacío de voltaje variable se utiliza principalmente para el tratamiento de secado al vacío de varios productos aislantes de alto voltaje en la industria de transmisión y transformación de energía.con una capacidad de transmisión superior a 300 W,, transformadores de alta tensión, bujes de alta tensión, condensadores de potencia, cables, motores, papel aislante, etc.
