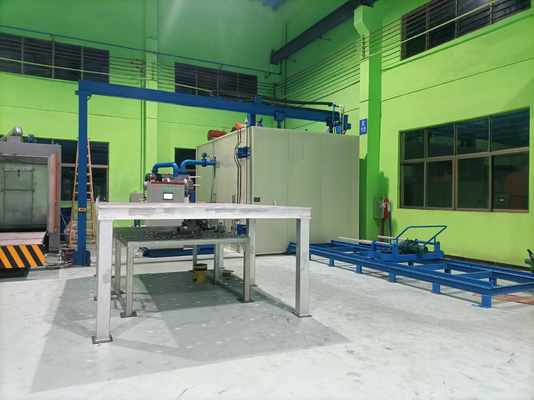

Circulación de aire caliente con presión variable Equipo de secado al vacío La mejor opción para los productores de transformadores en América del Sur

Se trata de un sistema de control de las emisiones de gases de escape.

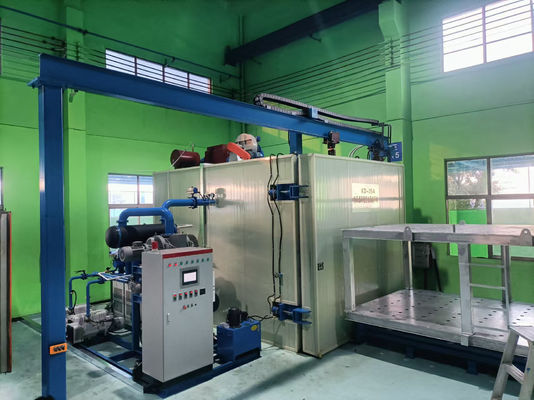

Equipo de secado de vacío de circulación de aire caliente a presión variable

Propuesta técnica y cotización

El equipo de secado al vacío a presión variable es fabricado por nuestra empresa de acuerdo con el experto alemán J El principio de secado propuesto por el Dr. Moore (DR,MOLL) se desarrolla basándose en nuestra experiencia en el diseño y fabricación de equipos de secado al vacíoEl equipo se utiliza principalmente para secar los cuerpos de transformadores, transformadores y condensadores sumergidos en aceite, lo que puede reducir el tiempo de secado en un 40 ~ 50% en comparación con el secado al vacío convencional.Es un equipo de proceso con un rendimiento confiable, alta eficiencia y ahorro de energía.

De acuerdo con los requisitos de la empresa y en combinación con las especificaciones de diseño de los equipos de secado a presión variable de nuestra empresa,se formula la siguiente propuesta técnica::

• Finalidad principal del equipo

El equipo se utiliza para el tratamiento de secado de transformadores u otros productos eléctricos con un nivel de voltaje igual o inferior a 110KV.La parte B garantizará los requisitos de proceso y de calidad para el tratamiento del producto., y proporcionar esquemas de tratamiento de procesos y procedimientos de control pertinentes para tres niveles de voltaje, a saber, 110KV, 33KV y 11KV.

• Principales características técnicas del equipo

Este conjunto de equipos tiene las siguientes características técnicas:

1Tiene un diseño de sistema de vacío razonable y se descarga suficiente condensado del condensador para evitar efectivamente la contaminación del agua en la bomba de vacío durante el secado.

2La bomba de vacío de paleta rotativa adopta una bomba de vacío respetuosa con el medio ambiente, y el tratamiento sin humo se puede descargar directamente en interiores.

3Durante el proceso de calentamiento, de acuerdo con las diferentes temperaturas del cuerpo, la presión en el tanque de vacío se reduce periódicamente a un cierto valor mediante una alternancia automática de presión.crear las condiciones más adecuadas para la evaporación del agua en el aislamiento del cuerpo, para que el proceso de evaporación del agua en el proceso de secado esté en un estado razonable.

4El equipo puede resolver eficazmente el problema de la oxidación del núcleo de hierro en el proceso de secado mediante el ajuste del proceso de secado a presión variable.

5El nivel de automatización del equipo y el nivel de tecnología de procesamiento de los productos pueden alcanzar el nivel avanzado nacional.y la calidad de los productos procesados puede alcanzar el nivel de los productos superiores en la industria.

6Este equipo puede garantizar la seguridad de la producción y el uso.

三,Principales componentes del equipo

1.1. un depósito de secado al vacío;

1.2Un conjunto de sistema de circulación de aire caliente;

1.3. Un conjunto de mecanismo de apertura de la puerta y el marco de la puerta;

1.4Un conjunto de sistema de vacío;

1.5Un conjunto de sistemas de condensación a baja temperatura;

1.6. Un conjunto de sistemas de calefacción;

1.7Un conjunto de tuberías neumáticas;

1.8. Un conjunto de sistema de agua de refrigeración;

1.9Un conjunto de sistemas hidráulicos;

1.10Un conjunto de sistemas de control y medición...

2,Requisitos del emplazamiento (proporcionados por la Parte A) y la Parte de cooperación A debe proporcionar:

Potencia nominal: 215 kW, 380 V, 50 Hz, trifásico, fuente de alimentación conectada al gabinete de control eléctrico de la Parte B

Agua de refrigeración: presión> 0,1 MPa, tanque de agua circulante> 8 m3.

Superficie del suelo del equipo: 8500 × 8800 mm (ancho x profundidad, excluida la posición del carrito), fosa: 8800 × 8500 × 428 mm (longitud x anchura x profundidad,equipo que debe confirmarse sobre la base de los dibujos de los cimientos proporcionados por la Parte B)

Aire comprimido: 0,4-0,6Mpa, consumo de 0,2 m3/min

3,Composición, requisitos estructurales y parámetros técnicos de cada sistema

3.1,Tanque de secado al vacío:

3.1.1 Dimensiones efectivas en el interior del depósito de secado: 7000 × 4500 × 4500 mm (longitud × anchura × altura, el tamaño del transformador puede cargarse por encima de la superficie del carrito).

Las dimensiones internas del cuerpo del tanque de secado: 7150 × 4900 × 5150 mm (longitud × anchura × altura)

Las dimensiones del cuerpo del depósito de secado: 8035 × 5740 × 5730 mm (longitud × anchura × altura)

La altura efectiva en el interior del depósito de secado se refiere a la altura desde el vagón plano portador dentro del depósito hasta la parte superior y la pared interior del depósito.y la puerta del tanque se mueve eléctricamente y se abre eléctricamente (puerta única) con bloqueo hidráulico. La puerta del tanque se abre desde una superficie de 4500 × 4500 mm

3.1.2El grado máximo de vacío en el estado frío es ≤ 50 Pa y el tiempo para bombear el tanque de vacío a 100 Pa en el estado frío es ≤ 60 minutos.La velocidad de fuga en estado frío con carga vacía es ≤ 200 Pa · L/S (medida en el rango de 50Pa-720Pa).

3.1.3El tanque se calienta mediante una tubería de descarga de aceite de transferencia de calor en los cuatro lados.

3.1.4El exterior del tanque está aislado con lana de roca y blindado con placas de acero de color.La temperatura máxima en la superficie exterior no deberá ser superior a la temperatura ambiente en 25 °C (según las normas nacionales)..

3.1.5El anillo de sellado de la brida del tanque es un anillo de sellado resistente a altas temperaturas y de larga duración, con una vida útil efectiva de más de 2 años.La brida de sellado del tanque no se deformará después de un uso prolongado.

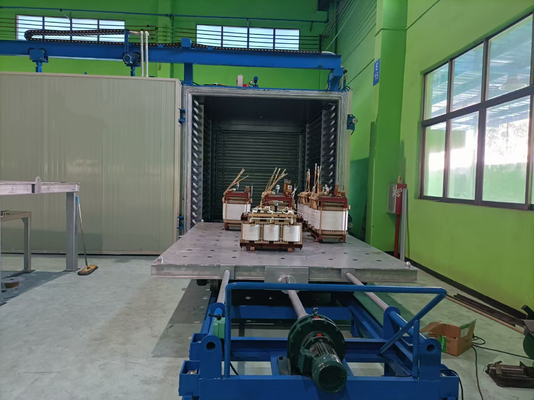

3.1.6 Proporcionar un carrito con dimensiones de 6,8 × 4,3 metros, altura ≤ 0,35 metros y capacidad de carga de 50 toneladas. El carrito puede transportar grandes transformadores (de 50 toneladas,con tres soportes) y resistir altas temperaturas dentro del tanque de vacíoEl carrito adopta una cabeza de tracción eléctrica para una fácil entrada y salida del tanque.

3.2 Sistema de circulación de aire caliente (con calefacción)

3.2.1Ventilador de circulación interna: 1 unidad, velocidad: 12000 m3/h

3.2.2Velocidad del ventilador de escape: 800 m3/h

3.2.3La circulación de aire caliente se coloca en la parte superior del tanque de vacío, incluyendo 1 ventilador de circulación interna, 1 ventilador de escape, válvula neumática, calentador, etc.Función de circulación de aire caliente del ventilador de circulación interna

3.2.4El calentador es de 27 kW entre el ventilador de circulación y la válvula neumática.

3.2.5 El conducto de aire se refiere al espacio entre la pared interior del tanque y la placa de acero.

3.2.6El ventilador de circulación interna es resistente al calor y está equipado con un motor.

3.2.7 Las válvulas de mariposa neumáticas se utilizan como válvulas de vacío.

3.2.8 Hay un filtro en el conducto del ventilador de entrada.

3.2.9. El ventilador de escape externo incorporado se enfría con agua de refrigeración

3.3,Mecanismo de apertura de la puerta y marco del portal

3.3.1La puerta del tanque se mueve eléctricamente para abrir la puerta, se bloquea hidráulicamente, y cada acción está en su lugar.

3.3.2Está compuesto por un pórtico transversal de la puerta del tanque, un reductor de accionamiento y un mecanismo de transmisión.

3.4,sistema de vacío

3.4.1"El sistema de vacío está configurado como SV-300B+ SV-300B+ SV-300B+ SV-300B cuatro conjuntos de bombas de vacío Leybold) / AFK-MB2400/ AFK-MB4600 (seis bombas de vacío en total),La velocidad máxima de bombeo del sistema es de 1200L/S.El sistema de vacío (incluidas las bombas y válvulas) funciona automáticamente en secuencia.

3.4.2"La válvula principal del sistema de vacío deberá ser una válvula principal neumática de alta fiabilidad y alta fidelidad, y el sistema también deberá estar equipado con una válvula neumática, una válvula de ventilación electromagnética,sensor de presión, tubería de vacío y varios accesorios.

3.4.3El gas extraído del depósito debe enfriarse y deshidratarse por el condensador.

3.4.4Configuración e instalación del sistema, conveniente para su operación y mantenimiento.

3.5,Sistema de condensación a baja temperatura

3.5.1 Se utiliza un condensador horizontal para condensar el agua gaseosa extraída del depósito de vacío y tiene la función de drenaje manual sin dañar el vacío.

3.5.2 Se utilizarán tubos de acero inoxidable con un excelente rendimiento de transferencia de calor como condensadores.

3.5.3 El sistema estará equipado con un enfriador de agua de baja temperatura para suministrar agua de baja temperatura a 10 °C para garantizar un buen efecto de condensación del condensador.

3.6,Dos conjuntos de sistemas de calefacción

3.6.1Este equipo adopta el método de calefacción eléctrica para la calefacción, con dos conjuntos de calentadores de 72KW. El aceite térmico se utiliza como medio de calefacción circulante.y la precisión del control de temperatura es ≤ ± 3 °C.

3.6.2Este sistema consta de un centro de calefacción eléctrica, bombas de tuberías de alta temperatura, filtros, válvulas de alta temperatura, manómetros de presión, sensores de temperatura, tuberías y accesorios.Todas las tuberías de calefacción dentro de la gama de equipos están blindadas con placas de frío SUS430, pintado y aislado con tubos de lana de roca.

3.7,Sistema de tuberías neumáticas

3.7.1 Proporcionar el suministro de aire a las válvulas neumáticas dentro del alcance del equipo.

3.7.2 El sistema consta de un compresor de aire de 0,2 m3, un triplete de fuente de aire, una tubería, una válvula, etc.

3.7.3 Presión de trabajo 0,4-0,6Mpa.

3.8,Sistema de agua de refrigeración

3.8.1 El sistema de vacío se enfría con agua de refrigeración de circulación independiente, que está compuesta por un enfriador refrigerado por aire, un manómetro, un filtro, una válvula y una tubería.

3.8.2 El sistema de agua de refrigeración se controlará por separado. Si la presión del agua de refrigeración es insuficiente, se emitirá la alarma en el sistema de control principal.

3.9 Sistema hidráulico

3.9.1 Se utiliza para bloquear la puerta del depósito.

3.9.2 El sistema consta de una estación hidráulica, 4 grupos de cilindros hidráulicos, tuberías, válvulas, etc.

3.10,Sistema de medición y control (con pantalla táctil)

3.10.1 Gabinete de control eléctrico integrado, con dos modos de control automático y de operación manual.

3.10.2 Como elemento de control principal, el controlador programable + pantalla táctil puede ejecutar el proceso de secado a presión variable y tiene las siguientes funciones:

Detección, visualización y almacenamiento de temperatura y vacío.

La pantalla táctil controla y muestra el diagrama de flujo del proceso y el estado de funcionamiento de cada unidad de equipo.

Durante el proceso de secado, seleccionar los parámetros del proceso de acuerdo con las especificaciones de los productos a tratar y cambiar los parámetros del proceso según sea necesario.

Interbloqueo y bloqueo entre bombas y válvulas.

Realizar el dispositivo de alarma para la presión insuficiente del aire y la presión del agua.

Ejecutar automáticamente el proceso de secado.

Juzgar automáticamente el punto final de secado.

3.10.4 El controlador programable de Mitsubishi (Mitsubishi FX series PLC) puede completar automáticamente el control del proceso de secado a presión variable.

3.10.5 Para la medición del vacío se utilizará un medidor de vacío digital.

3.10.6 Para el control de la temperatura se utilizan dos conjuntos de controladores de temperatura digitales de Yuguang, cuya precisión de control de la temperatura es de ± 3 °C.

3.10.7 Se adoptará un relé de estado sólido como elemento principal de control de la temperatura.

3.10.8 Otros componentes de control deberán ser productos de marcas nacionales y extranjeras de alta calidad.

3.11,Otros requisitos técnicos

3.11.1La superficie exterior de cada sistema y tubería está marcada con diferentes colores.
