Equipo de secado por vacío con transformador de distribución sumergido en aceite

equipos de secado al vacío

Introducción:Los equipos de secado al vacío de voltaje variable son actualmente un equipo ideal para secar equipos de energía aislados con papel de aceite, como los transformadores con voltajes de 220 kV y 110 kV y inferiores.Transformadores con voltajes de 500 kV o menosEn comparación con el secado tradicional por circulación de aire caliente, el secado al vacío ordinario y los equipos de secado de baja frecuencia, reduce el tiempo de procesamiento en aproximadamente 1/3, el consumo de energía en un 30% -50%,y el contenido mínimo de humedad del material aislante tratado puede alcanzar 5 ppmSu inversión en equipos es sólo del 25% al 45% de la de los equipos de secado de fase de vapor de queroseno.

Principio de funcionamiento: mediante la aspiración, se aumenta la presión de vapor de saturación del agua en el ambiente donde se encuentra el material aislante de la bobina,haciendo que sea más fácil que se evapore del papel aislanteDurante este período, se calienta continuamente y aumenta la temperatura para garantizar la energía de gasificación del agua, lo que facilita su descarga.

Características:El calentamiento y el secado ordinarios comienzan desde la superficie y se mueven gradualmente hacia el interior del material aislante.los tubos capilares del papel aislante exterior se contraen, lo que dificulta la evaporación de la humedad interna y prolonga el tiempo de secado.haciendo que el vapor de agua evaporado y el aire caliente circulen juntos en el tanqueDebido a la capacidad térmica mucho mayor del agua que del aire, la velocidad de calentamiento es más rápida y la difusión del vapor de agua es fuerte.que produce una diferencia de temperatura relativamente pequeña dentro y fuera del material aislanteAdemás, debido al hecho de que el calentamiento ordinario a menudo establece la temperatura de calentamiento muy alta para acortar el tiempo de secado,es fácil hacer que el papel aislante en la superficie de la bobina se vuelva frágilLa temperatura de la fuente de calor del equipo de secado a presión variable no excede de 115-120 °C y la temperatura del núcleo de hierro se controla a 80 °C,por lo que el producto seco no puede tener los problemas anterioresDebido a esta ventaja, el equipo de secado a presión variable también se puede utilizar para secar piezas de plástico y otros productos resistentes a altas temperaturas.

Proceso de secado por oscilación a presión:

1- Fase de precalentamiento: 2. Fase de deshidratación por presión variable: 3. Fase de secado final: 4.

Composición del equipo:

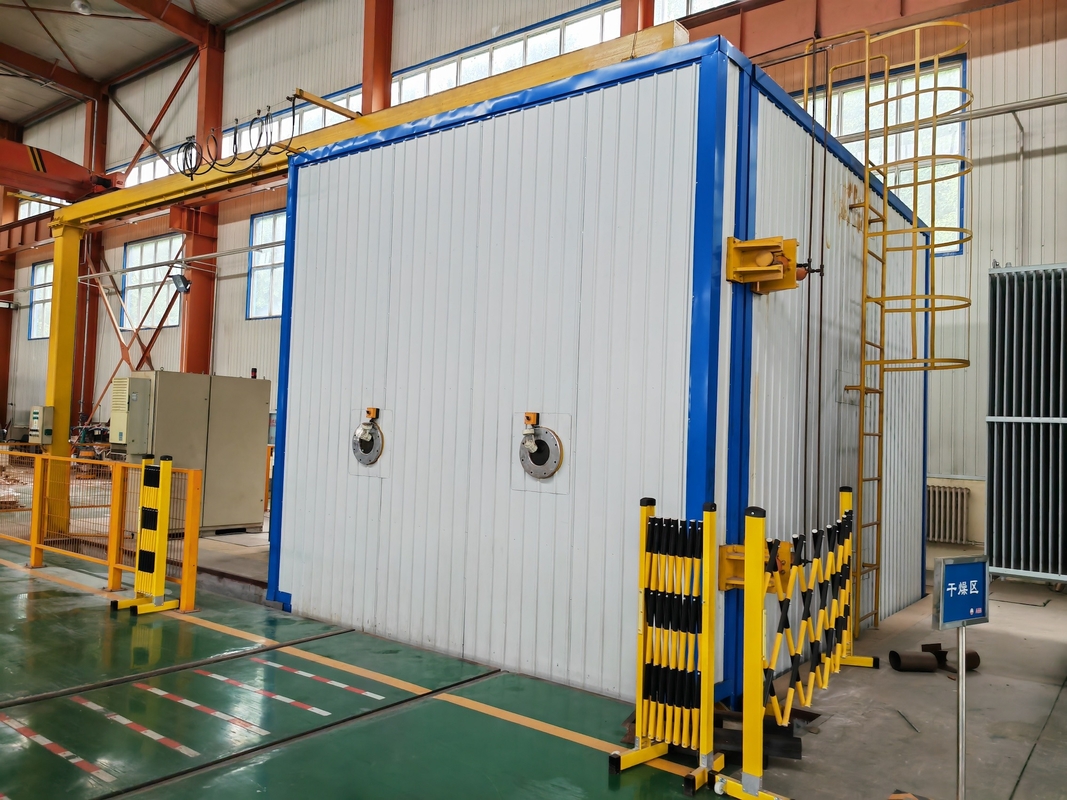

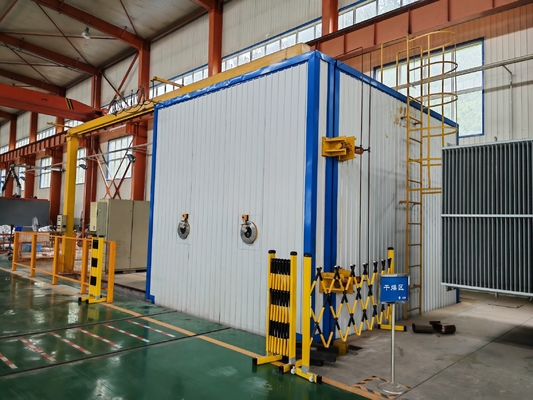

1. Cuerpo del tanque de secado al vacío: Hay dos tipos basados en el uso: circular y rectangular.mientras que el rectangular está eléctricamente y hidráulico bloqueado para abrir la puerta. Las tuberías de calefacción se distribuyen dentro del tanque. Configurar un carrito de transporte para la entrada y salida de transformadores en el tanque.Para facilitar el hundimiento general del cuerpo del tanque por debajo del sueloLos usuarios también pueden configurar sus propios vehículos con cojín de aire.

2El sistema de carros: se compone de dos partes: un carromato de carga y un dispositivo de conducción. El carromato funciona a baja velocidad, con modos manual y automático.Hay dos formas de energía para los carros automáticos: conducción en talleres y equipados con vehículos eléctricos.

3. Sistema de vacío: Se configuran dos o tres niveles de vacío según los requisitos de uso. Para evitar que el vapor de agua dañe la bomba, el sistema está equipado con un condensador.

4Sistema de calefacción: generalmente, el aceite térmico se utiliza como medio de transferencia de calor, se calienta con un calentador eléctrico y la circulación forzada se realiza mediante una bomba de alta temperatura.El calor se disipa a través del tubo de escape en el tanque de vacíoEl sistema está equipado con un controlador de temperatura que adopta el ajuste PID, y la precisión del control de temperatura puede alcanzar 1 ° C.El sistema también puede ser controlado por calefacción por vapor y válvulas neumáticas de regulación de película delgada.

5Sistema de condensación: se utiliza principalmente para condensar el agua evaporada de objetos secos, protegiendo el funcionamiento efectivo de la bomba de vacío.mientras que los equipos grandes están equipados con refrigeradores industriales.

6Sistema neumático: compuesto por una fuente de aire comprimido, una válvula de control, un sistema de detección de presión, etc., utilizado para controlar varias válvulas de vacío y de material.

7. Sistema de agua de enfriamiento: utilizado principalmente para enfriar algunas bombas de vacío y condensadores.

8Sistema hidráulico: utilizado para bloquear las puertas rectangulares del tanque y también para ejecutar el volteado de las puertas del tanque.

9Sistema de control: se utiliza para el control de toda la operación del sistema, hay dos modos de control: PLC y PLC + PC, ambos modos de control automático.,No sólo los parámetros del proceso pueden modificarse fácilmente, sino que también se pueden registrar parámetros en tiempo real para referencia futura.Los dispositivos con control de PC también pueden establecer diferentes permisos para diferentes niveles de operación, protegiendo eficazmente los datos de los procesos y evitando accidentes de calidad y seguridad.
