Equipos de secado al vacío para transformadores
Características:
Al adoptar el proceso de secado por oscilación a presión, el tiempo de secado se reduce en aproximadamente un 30-40% en comparación con el secado al vacío convencional, con un rendimiento confiable, alta eficiencia y ahorro de energía.
Control automático por ordenador, logrando un verdadero secado no tripulado y totalmente automático.
La computadora realiza automáticamente el juicio del punto final, y los resultados del juicio son exactos y confiables.
El método de calentamiento con aceite de transferencia de calor y vapor para el tubo de descarga interior del tanque es opcional.
Métodos de apertura de las puertas: puertas correderas eléctricas, puertas hidráulicas de deslizamiento, puertas giratorias eléctricas
Estructura del tanque: cuadrado horizontal, circular horizontal
La finalidad principal del equipo
Este equipo se utiliza para el tratamiento de secado de transformadores u otros productos eléctricos con un nivel de voltaje de 35 KV o menos y una capacidad de unidad única de 16000 KVA o menos.Parte B garantiza el proceso y los requisitos de calidad del tratamiento del producto, y proporciona planes de tratamiento de procesos y procedimientos de control relacionados para dos niveles de voltaje de 35 KV y 10 KV.
Propuesta técnica
1Composición del equipo
1.1Un conjunto de tanques de secado al vacío.
1.2Un juego de sistema de apertura de puertas eléctricas.
1.3- Un juego de sistema de tranvía eléctrico.
1.4Un juego de sistema de vacío.
1.5Un conjunto de sistemas de condensación a baja temperatura
1.6Un juego de sistemas de calefacción.
1.7 Un conjunto de tuberías de agua de refrigeración
1.8 Un conjunto de tuberías neumáticas
1.9Un conjunto de sistemas de control.
2. Fuentes de energía, agua, gas y condiciones básicas del equipo (proporcionadas por el usuario)
2.1Potencia nominal: 110 kW, 380 V, 50 Hz, gabinete de distribución dedicado de tres fases y cinco alambres, con alimentación conectada al gabinete de control eléctrico.
2.2Fuente de agua: presión > 0,1 MPa, consumo máximo > 3 m3/h, temperatura del agua ≤ 25 °C.
2.3Aire comprimido: 0,4 a 0,6 MPa, con un consumo de aire comprimido de aproximadamente 0,3 m3/min.
2.4- Distancia del equipo: aproximadamente 7000 × 8500 mm.
3- Condiciones técnicas de cada sistema

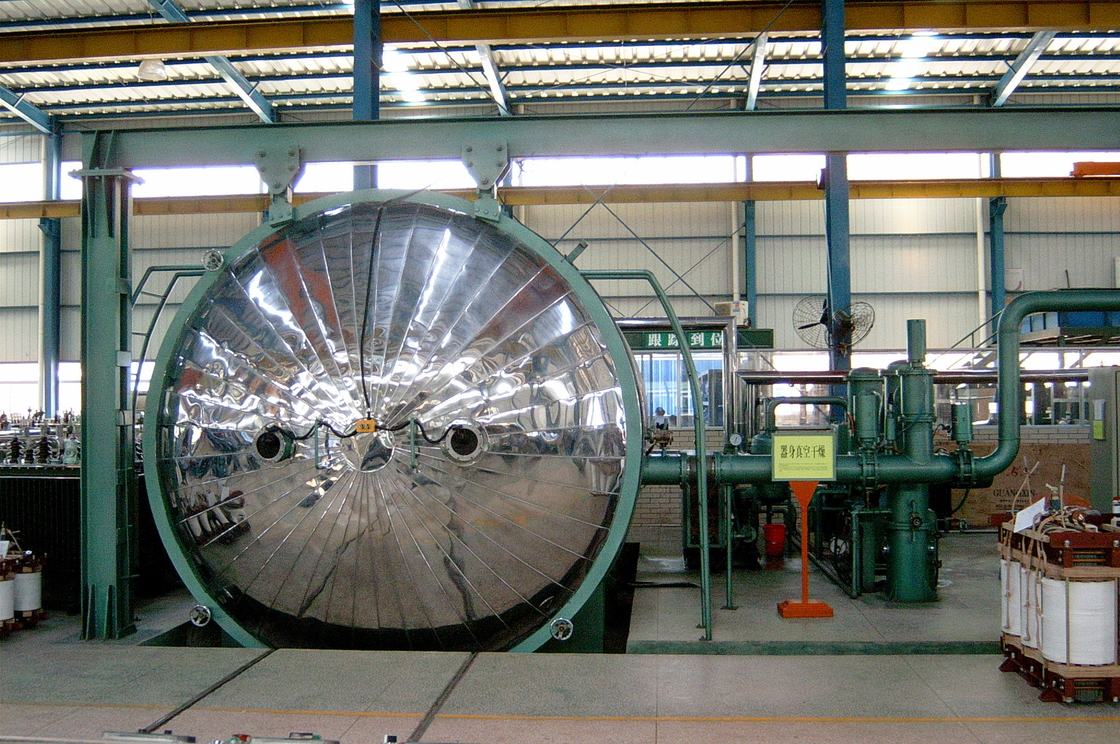

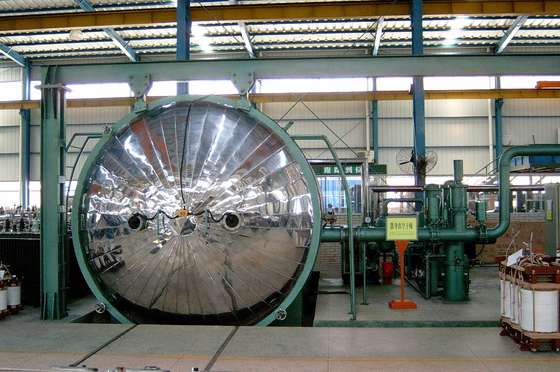

3.1Un conjunto de tanques de secado al vacío.
Indicadores técnicos:
El tamaño del tanque F 3200 × 4000 mm, colocado horizontalmente en el suelo, con la vía dentro del tanque en contacto con el suelo.está bloqueado neumáticamente.; La dirección de apertura de la puerta consiste en dirigirse hacia la puerta del tanque y moverla eléctricamente hacia el lado derecho para abrirla.

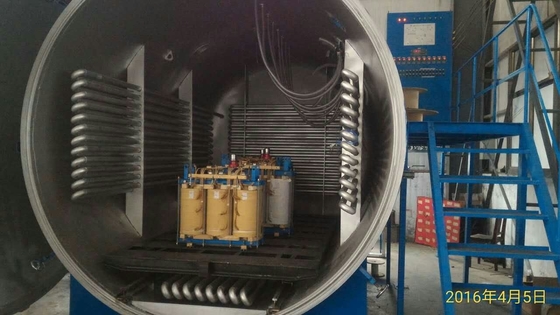

Grado de vacío extremo (sin carga, en estado frío) ≤ 10Pa, tasa de fuga (sin carga, en estado frío) ≤ 100Pa · L/S. El tanque se calienta mediante una fila de tuberías Negage.El aceite de transferencia de calor se utiliza como medio de transferencia de calorEl área de las tuberías en fila calentadas cumple los requisitos del proceso del método de presión variable.abajo y atrás).
La temperatura de funcionamiento es de 115 ± 5 °C, con control automático de la temperatura.la temperatura del cuerpo, y el material aislante.
El anillo de sellado de la brida del cuerpo del tanque es un anillo de sellado resistente a altas temperaturas y aceite.

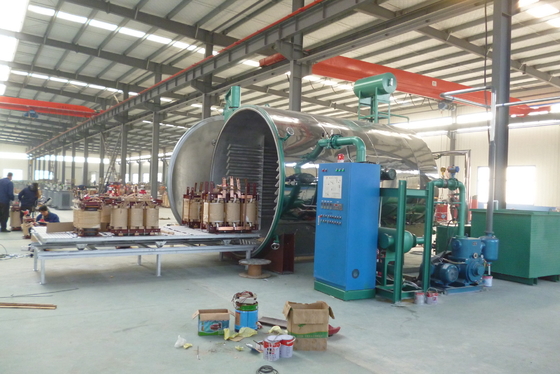

El depósito está equipado con un carrito de trabajo, con una capacidad de carga de 30T y un tamaño de 2200mmX4000mm.
De las partidas de acero inoxidable (SUS430)
