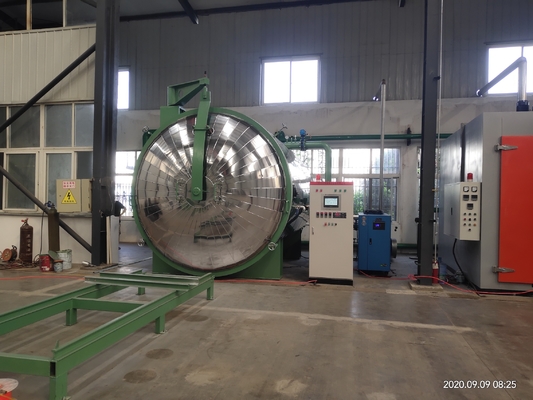

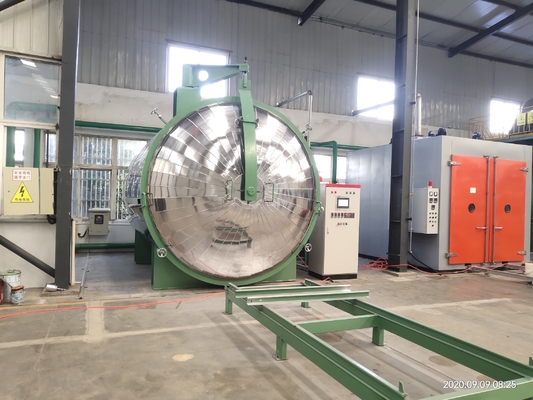

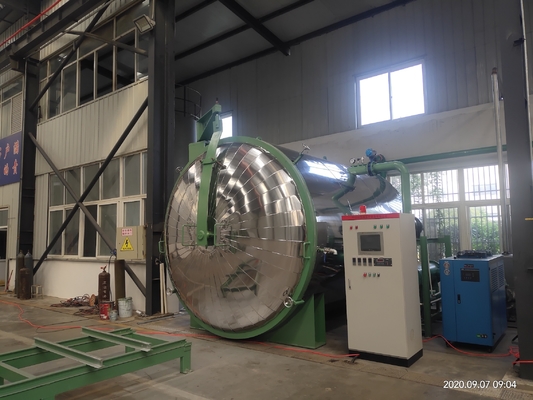

Exportación a América Central 3200 diámetro 4000 longitud redondo transformador de energía horno de secado

Lista de configuración:

1 juego de carrocería de depósito de vacío

1 conjunto de mecanismos de apertura de puertas

4 conjuntos de tubos de descarga dentro del tanque

1 juego de carretillas de trabajo

1 juego de anillo de sellado de la puerta del tanque

3 juegos de sensores de temperatura

1 juego de vías dentro del tanque

1 juego de blindaje aislante de acero inoxidable

1.1Un juego de sistema de apertura de puertas eléctricas.

1.1.1El movimiento lateral eléctrico de la puerta del tanque abre la puerta, el cilindro está bloqueado y los interruptores de movimiento de cada acción están interconectados para la protección.

1.1.1. Compuesto por un pórtico transversal de la puerta del tanque, un reductor de accionamiento y un mecanismo de transmisión

3.3 Un conjunto de sistemas eléctricos de tranvía

3.3.1 Vehículo de tracción eléctrico, motor de reducción directa, mecanismo de resistencia

3.3.2 Capacidad de carga: 30 toneladas

3.3.3Dimensiones generales del carrito de trabajo: 4000 × 2200 (largo × ancho)

3.4- Un juego de sistema de vacío (tres juegos)

3.4.1El sistema de vacío está configurado con SV-300B+SV-300B (Bombas de Leybold)/ZJP-600, con un total de tres bombas de vacío y una velocidad de bombeo máxima de 600 L/s. El sistema de vacío (incluidas las bombas y válvulas) funciona de forma secuencial y automática.

3.4.2El sistema está equipado con un grupo de válvulas de transformador de vacío de alta fiabilidad, válvula de alivio de vacío electromagnético, válvula de alivio manual, sensor de vacío, tubería de vacío y accesorios correspondientes..El grupo de válvulas de presión variable incluye la válvula neumática DN100, la válvula eléctrica DN50 y el sensor de vacío de película delgada (un componente clave del proceso de presión variable).

3.4.3El gas extraído del tanque se enfría y se deshidrata por el condensador.

3.5Un conjunto de sistemas de condensación a baja temperatura

3.5.1Un nuevo condensador de estructura horizontal, que puede condensar de forma rápida y eficaz el gas y la humedad del tanque, y tiene un dispositivo de drenaje automático que no daña el vacío.

3.5.2El área de condensación efectiva del condensador cumple los requisitos del proceso, y el material interno está hecho de tubos de acero inoxidable.

3.5.3. Configurar un conjunto de refrigeradores de agua de baja temperatura integrados 4P para proporcionar agua de baja temperatura por debajo de 10 °C, asegurando un buen efecto de condensación del condensador

3.6 Sistema de calefacción

3.6.1Como medio de transferencia de calor, el sistema consta de un cuerpo de calefacción, una bomba de entrega de aceite de alta temperatura,un filtro, un sensor de temperatura, una válvula de alta temperatura, un manómetro, un tanque de expansión, etc.

3.6.2Control automático del centro de calefacción, sobre alarma de temperatura, temperatura máxima de calefacción de 130 °C, precisión de control de temperatura de ± 5 °C

3.7 Sistema de medición y control (pantalla táctil)

3.7.1Cabinet de control eléctrico totalmente cerrado integrado con control de pantalla táctil de sistema completo, conveniente para observar y controlar el estado de trabajo.

3.72 El sistema principal mnemónico de todo el conjunto de equipos es el control automático, el control de temperatura y el arranque de la bomba de vacío tiene función de protección de bloqueo.

3.7.3La visualización digital de la temperatura de cada punto del tanque es intuitiva y fiable.

3.7.4La medición del vacío se realiza mediante medidores de resistencia y sensores de vacío.

3.7.5El sistema operativo de proceso principal es implementado por Mitsubishi.

3.7.6 Juicio del punto final: Basado en la presión parcial del vapor de agua en el tanque,el juicio del punto final se realiza automáticamente para todo el proceso de acuerdo con los requisitos del método de presión variable..

3.7.7El conjunto completo del proceso de secado a presión variable es proporcionado por nuestra empresa.

3.7.8. Interbloqueo y bloqueo entre varios circuitos de control.

3.7.9. Bajo agua y bajo protección de voltaje (aire).

3.7.10. Todo el sistema garantiza un funcionamiento fiable en las condiciones del entorno de producción de la Parte A

3.8 Sistema de agua de refrigeración

3.8.1Se utiliza para proporcionar agua de refrigeración al condensador de vacío y a la bomba de vacío, que consta de un manómetro de presión eléctrico de contacto, una válvula y una tubería.

3.8.2 Si la presión del agua de refrigeración es insuficiente, se emitirá una alarma.

3.8.3. Las aguas de entrada y salida de este sistema están conectadas al sistema público de agua circulante de la Parte A en el sitio

3.9 Sistema de aire comprimido

Fuente de aire comprimido proporcionada por el usuario (0,3 m3/min)

El sistema consta de tripletes neumáticos correspondientes, manómetros, tuberías, válvulas y tuberías

4.0 Otros requisitos técnicos

4.1Todas las superficies de los componentes del sistema de vacío que entran en contacto con el gas extraído (excluidas las bombas y válvulas) deberán ser desheredadas y tratadas con antióxido.

4.2 Cada sistema y tubería tienen marcas de colores diferentes en la superficie.
